Вот и дошла очередь до модернизации тормозной системы моей семерки. К инсталляции были приготовлены вентилируемые тормозные диски Brembo MAX 14 , суппорта от ВАЗ-2112 и колодки ATE, изготовил переходные планшайбы. Но не давали мне покоя ступичные подшипник. В одном из старых журналов «За рулем» читал про установку в классику передних ступичных подшипников от Москвича-2141. К сожалению (или к счастью) найти журнал не удалось. Начал искать инфу, задавать вопросы Сильно помог Pugnator (за что ему огромное спасибо) - он сориентировал меня на подшипники с восьмерки и ступицы ИЖ-Ода и прислал фотки доработанных кулаков. Так что я не претендую на роль первопроходца это делали и до меня. Вот только информации все равно было очень мало, поэтому пришлось изобретать изобретенное. А логика проста заменить два радиально-упорных роликовых подшипника на один двухрядный радиально-упорный шариковый. В итоге, избавляемся от необходимости регулировки зазора в подшипниках. Кроме того, восьмерочный подшипник рассчитан на более высокие нагрузки и отличается большей долговечностью (изделия подпольных производителей я в расчет не беру)

Было решено не лишать машину возможности перемещаться, разобрав родные поворотные кулаки, а собирать все новое. В связи с этим был закуплен полностью новый комплект в составе самих кулаков, рулевых сошек и комплекта крепежа (болты с гроверами и гайками, контрящие пластины), кроме того, приобрел ступицы ИЖ-Ода, восьмерочные ступичные подшипники SKF, стопорные кольца и упорные шайбы от нее же, а так же классические упорные шайбы и ступичные гайки. Цен, к сожалению, точно не помню. С момента закупки до установки прошло слишком много времени Кроме того, в качестве образца, приобрел поворотный кулак с Оды. На рисунке 1 представлены для сравнения классический и одовский кулаки.

Я здесь не буду приводить детали того, как я все это делал, потом переделывал Но один комплект планшайб я испортил Главное конечный результат.
Итак, на рисунке 2 приведен эскиз модернизированного ступичного узла в сборе.

Теперь приступаем к переделке самого кулака, эскиз на рисунке 3.

На рисунке 4 упрощенный маршрутный техпроцесс переточки кулака.
Ну не могу я без технологии профессия такая.

По переточке... Базируем по центровкам в центрах. Первым делом формируем посадки для втулок. Диаметр 26 просто пылим, что бы получить соосность, а диаметр 21 точим как можно ближе к номиналу размера. Т.к. делается все индивидуально, то под каждый кулак точим свою втулку. Замеряем фактический размер посадок и точим втулки с натягом 6-8 соток. При работе на токарном станке с нутромером поймать пару соток вполне реально. Заявляю это как человек, имеющий опыт работы на токарном станке. При запрессовке втулок их необходимо нагреть до малинового цвета, примерно 500°С. Я это делал в кузнечной печи. После такого нагрева втулки должны сесть свободно.

Далее надо прошлифовать посадку подшипника. Поймать диаметральный размер для нормального шлифовщика не составит труда, а вот выдержать линейный размер 26,5мм это не реально Делать на втулке канавку для выхода шлифкруга нельзя, чтобы не создавать концентратора напряжений, а тронуть торец для упора подшипника необходимо. Поэтому, после шлифовки, замеряем фактический размер от торца бурта упора подшипника до привалочной плоскости планшайбы (размер 26.5).

Далее опять токарка После того, как кулак готов, желательно сделать на торце центровое отверстие, чтобы при необходимости выпрессовки ступицы, было куда упереться съемником. Соблюдение соосности при этом не обязательно, да это и не реально.

Кулак готов. Теперь надо доработать ступицу. Со стороны посадки подшипника торцуем ее на 3.5мм. Иначе при сборке ступица упрется в головки болтов, которыми прикручены планшайба и рулевая сошка.

Теперь необходимо еще раз все замерять и посчитать размерную цепь. Суппорт должен стать четко в оси тормозного диска. Для этого необходимо поймать размер 13мм от торца упорного бурта подшипника до привалочной плоскости суппорта. Другими словами, нам необходимо вычислить толщину планшайбы. Мы замеряли фактический размер (на эскизе это размер 26.5). У меня он получился равным 26.7мм (рисунок 2). Отнимаем от него 13 мм ( положение суппорта). Теперь прикидываем какой будет пыльник. Я сделал его из алюминиевой штампованной кастрюльки диаметром 280мм. Т.к. пыльник алюминиевый, то во избежание смятия металла головками болтов, и, как следствие, разбалтывания соединения, я расположил пыльник между ПШ (планшайбой) и кулаком (рисунок 2). Если будете ставить пыльник как я, то он будет участвовать в расчете размерной цепи. Если пыльник стальной (штатный доработанный или просто из стальной посудины), то его можно ставить на ПШ и тогда он не участвует в расчете.

Итак, толщина пыльника у меня вышла 1,7мм. Считаем толщину ПШ.
26.7-1.7-13=12мм
Толщина тела ПШ должна быть 10мм, а 2мм это местное утолщение под суппортом. Эскиз моей ПШ на рисунке 5.

2мм это и есть размер [ ] на эскизе ПШ. Мне было необходимо сократить объем фрезерных работ при изготовлении ПШ, посему занижение я на фрезеровал, а токарил.
Итак, готовые кулаки на рисунке 6. Пыльники на рисунке 7.

Не удивляйтесь, что мои кулаки выглядят на так, как на эскизах я первоначально прощелкал высоту бурта для упора подшипника сделал его слишком маленьким. Пришлось напрессовывать дополнительную втулку.

Как я уже говорил, пыльники я сделал из кастрюлек. Обрезал их до высоты 40мм. Прорезал центральное отверстие и просверлил отверстия под крепеж, затем сделал вырез под суппорт. Ножовка по металлу, электролобзик, дрель, зубило вот инструменты для изготовления сего действа.

Если все готово собираем узел. Поворотные кулаки в сборе с ПШ и рулевыми сошками на рисунке 8. При сборке не забудьте заранее вставить болт крепления суппорта в нижнее отверстие ПШ (которое напротив рулевой сошки), иначе потом его не установить.

Запрессовываем в ступицу подшипник, ставим стопорное кольцо. Ступицу в сборе ставим на кулак. Рисунок 9, 10.

Теперь одеваем упорную шайбу от 08, а сверху упорную шайбу от классики. Объясню зачем такой «бутерброд». Внутренняя обойма подшипника в 08 зажимается моментом 220-240 Нм. Для передачи такого усилия зажима упорная шайба сделана толщиной 5 мм против 3-х мм классической. Но у нее внутренний диаметр 21 мм и она не точно сядет на диаметре. Для этого перед втулкой оставлен поясок диаметром 21 мм и шириной 3.5 мм. Вот только эта шайба на способна предотвратить самопроизвольное откручивание гайки, т.к не имеет, в отличие от классической, внутреннего усика, который входит в паз резьбовой части кулака. Итак, одеваем шайбы и накручиваем гайку. Затяжку и сделал моментом 120 Нм. Дальше тянуть побоялся. Диаметр-то резьбы меньше чем на 08-09.

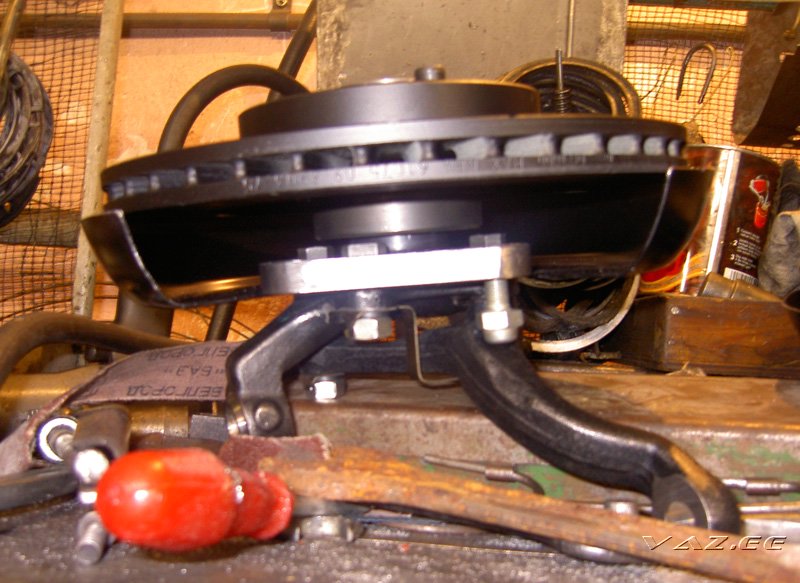

Ставим тормозной диск. Рисунок 11, 12.

Крепим скобу суппорта, а заодно проверяем, как мы посчитали размерную цепь. Диск должен располагаться по центру скобы. Рисунок 13.

Собираем все до конца. Рисунок 14.

Последний этап - монтаж на машину. Снимаем старые кулаки. Рисунок 15.

Ставим новые. Рисунок16. первоначально я попытался подключить суппорта 08-ми тормозными шлангами. На рисунке видно, что они стали не очень хорошо слишком крутые перегибы. Посему подсоединил передними классическими шлангами.

Все прокачиваем тормоза и ставим колеса. После прикручивания колес желательно сразу проверить люфт в подшипниках левака в магазинах хватает.
Все готово ездим и радуемся!

P.S. Когда я уже катался с новыми ступичными узлами, мне попался интересный сайт http://www.lego4x4.ru/content/view/16/42/ Для тех кто не хочет заморачиваться с изготовлением все можно купить Жаль, что мне не попался этот сайтик раньше сэкономил бы кучу времени, но не денег

Автор: Тыщенко Игорь Byzoon
